热泵型空调器工作原理

利用四通换向阀控制、改变制冷剂流动方向，从而达到系统正、逆循环的切换。

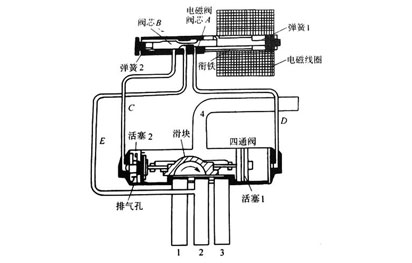

四通换向阀

作用：控制、改变制冷剂流动方向；

应用：主要用于热泵型家用空调器，及需要逆循环除霜的系统中；

工作原理：利用阀通道的变换来改变系统内制冷剂的流动方向，从而达到系统正、逆循环的切换。

主阀的管口4连接于压缩机高压排气口，管口2连接于压缩机低压吸气口。1、3两个管口分别连接室内、室外热交换器。

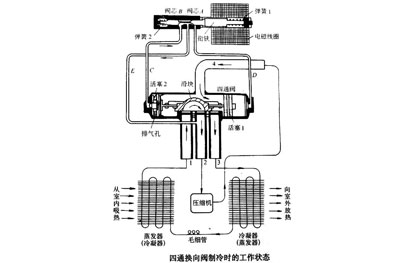

制冷运行时，电磁阀不通电

控制阀因弹簧1的作用，阀心移至左端，处于释放状态，此时毛细管E与C连通。因为E接在低压吸气管上，所以毛细管C及主阀内左端空间均为低压，高压气体由主阀管口4进入主阀，经活塞1的排气孔使主阀内的右端空间成为高压，推动主阀阀芯移至左端，管口2与管口1连通而管口4与管口3连通。室内端的热交换器成为蒸发器，制冷剂在蒸发器中吸热，起到制冷作用。

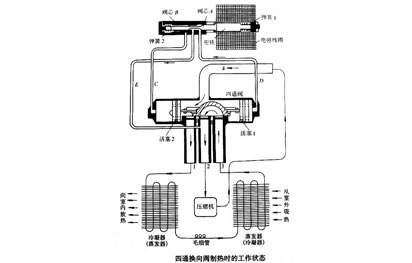

制热时，电磁四通阀通电

电磁力吸动控制阀阀芯向右移动，毛细管E与D相连。主阀内右端空间成为低压，高压气体经活塞2的排气孔进入主阀内左端空间，推动阀芯移向右端，管口2与管口3连通而管口4与管口1连通，蒸发器、冷凝器的功能对换，系统转换成制热循环状态。
