考核模块:  制冷电气

试题名称：温度控制器的测量与指式针万用表的使用

规定用时：20 分钟 配分20分  ●否定项：不安全操作

1.按要求选择温度控制器和指针式万用表 配分2分

2.对万用表进行自检 配分2分

①.机械调零,指针应在0位.②.选择合适的量程,③.欧姆调零,指针应在0位。

3.选择万用表直流电阻R×1Ω档测量,两支表棒短接后,仔细进行欧姆调零。配分6分

4.按要求对温控器进行检测 配分8分

如图所示:

①.断开手动开关,测得:6-3、6-4不通, 阻值“∞”；3-4为通，阻值“0”

②.合上手动开关,测得: 6-3、6-4、3-4均为通，阻值“0”；

③.合上手动开关，强制断开温控开关,测得6-3为通, 阻值“0”；6-4、3-4都不通. 阻值“∞”。

结论: 此温控器为好的. 接线方法：6(L)号接线端为电源进线端, 3(H)号接线端为辅助电加热进线端，4(C)号接线端为温控器出线端接压缩机。

5.善后工作: 设备复位，清理场地（摆放好被测元器件及仪表,并将万用表调至交流电压最高档位）。配分2分

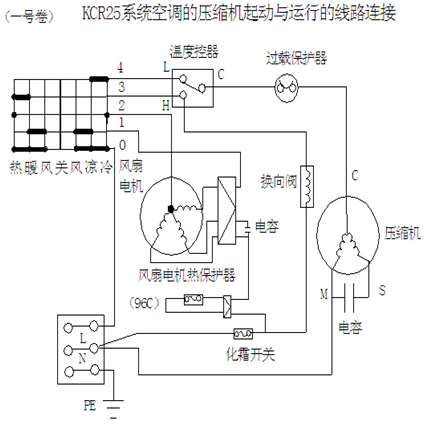

试题名称：KCR系列空调器控制电路的连接

（1）能够选择KCR系列空调器控制电路模拟板  配分2分

答：按要求挑选出KCR系列空调器控制电路模拟板和MF50型万用表。

（2）能够检测电器元件  配分4分

答:对温度控制器、换向阀线圈、风扇电机、风扇电机热保护器、压缩机线圈等进行检测均为好的。

（3）能够正确连接控制电路  配分10分

答: 1.压缩机回路：电源L→选择开关0端, 选择开关4端→温控器L端, 温控器C端→过载保护器，过载保护器→压缩机C端，压缩机S端→电容器→压缩机M端→电源N.

2.换向阀回路： 选择开关3端→温控器H端→换向阀线圈，换向阀线圈→化霜温控器，化霜温控器→电源N

3. 风机高速：选择开关2端→风扇电机2端, 风扇电机S端→电容器→风扇电机M端,风机热保护→化霜温控器

4.风机低速：开关选择1端→风扇电机1端 。   (共计16根)

（4）用万用表检测，判断连接情况 配分2分

答: 经万用表检测，KCR系列空调器控制电路线路连接正确

（5）做好善后工作：配分2分答:设备仪表工具复位，清理场地。（将万用表调至交流电压最高档）

考核模块:  制冷电气

试题名称：单相电机起动装置的检测与万用表的使用

（1）能够正确选择测量仪表  配分2分

答：按要求挑选出单相电机起动装置和MF50型万用表。

（2）能对仪表进行自检  配分2分 答：对万用表进行自检（机械调零、选择量程、零欧姆调零）。

（3）能够正确选择测量仪表使用的档位 配分6分

答：选择万用表使用的档位R×1或R×10

（4）能够对单相电机起动进装置进行检测 配分8分

答：①.重锤式启动器测量选择万用表使用的档位R×1Ω档，

1）、用欧姆档测量重锤式启动器线圈N—M通       2）、将重锤式启动器正放时，S—M不通

3）、将重锤式启动器倒放时，S—M通              4）、结论：此重锤式启动器为好的

②. PTC启动器测量选择万用表使用的档位R×10档，

PTC启动器测量：测量PTC启动器两个端子，读数值约为10，因此电阻值等于读数值乘于倍率，即R=10×10=100（Ω）

结论：因为PTC在常温下电阻值在10～100Ω左右，所以该PTC启动器为好的

（5）能做好善后工作 配分2分

答:设备仪表工具复位，清理场地，做好维修记录。（将万用表调至交流电压最高档）

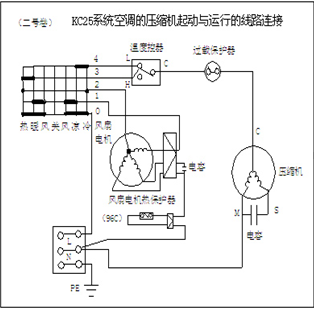

试题名称：KC系列空调器控制电路的连接

（1）能够选择KC系列空调器控制电路模拟板配分2分

答：按要求挑选出KCR系列空调器控制电路模拟板和MF50型万用表。

（2）能够检测电器元件 配分4分

答:对温度控制器、、风扇电机、风扇电机热保护器、压缩机线圈进行检测均为好的。

（3）能够正确连接控制电路 配分10分

答: 1.电源L→选择开关0端, 选择开关3、4端→温控器L端, 温控器C端→过载保护器，过载保护器→压缩机C端,   压缩机S端→电容器→压缩机M端→电源N.

2. 选择开关2端→风扇电机2端, 风扇电机S端→电容器→M端，风机热保护器→电源N.
3. 选择开关1端→风扇电机1端

(共计12根)

（4）能够用万用表检测，判断连接情况配分2分

答: 经万用表检测，KC系列空调器控制电路线路连接正确

（5）做好善后工作  配分2分答:仪表工具复位，清理场地，做好维修记录。（将万用表调至交流电压最高档）

考核模块:  制冷电气

试题名称：单相电机的检测和和万用表的使用

（1）能够正确选择测量仪表 配分2分

答：按要求挑选出单相电机和MF50型万用表。

（2）能对仪表进行自检  配分2分

答：对万用表进行自检（机械调零、选择量程、零欧姆调零）。

（3）能够正确选择测量仪表使用的档位   配分6分

答：选择万用表使用的档位R×10，然后表棒搭接后仔细欧姆调零位。

（4）按要求对单相电机进行检测  配分8分

③测量: 如图所示, 经测量S-M两个端子,电阻值为50Ω,

C-S两个端子,电阻值为28Ω,

C-M两个端子,电阻值为22Ω。

④结论: RMS=RCM+RCS,C为单相电机线圈公共点;C-M为运行绕组,M端为运行接线端;C-S为启动绕组,S端为启动接线端.该单相电机线圈绕组为好的.

⑤善后工作: 配分2分  答：仪表工具复位，清理场地，做好维修记录。（将万用表调至交流电压最高档）

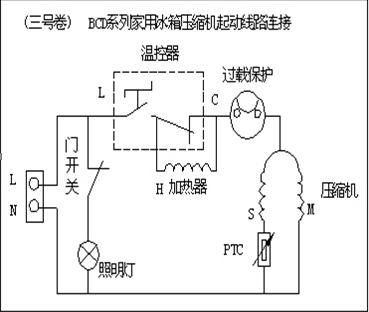

试题名称：BCD系列家用冰箱控制电路的连接

能够选择BCD系列家用冰箱控制电路模拟板 配分2分

答：按要求挑选出BCD系列家用冰箱控制电路模拟板和MF50型万用表

能够检测电器元件 配分4分

答:对门开关、照明灯、温控器、加热器、过载保护、压缩机、PTC进行检测均为好的。

能够正确连接控制电路 配分10分

答：

1.电源L→温控器L端，温控器C端→过载过热保护，过载过热保护→压缩机C端，压缩机S端→PTC→M端→电源N.

2.电源L→门灯开关，门灯开关→门灯，门灯→电源N.

(共计9根)

（4）能够用万用表检测，判断连接情况       配分2分

答: 经万用表检测，BCD系列家用冰箱控制电路的连接正确

（5）做好善后工作 配分2分

答:仪表工具复位，清理场地，做好维修记录。（将万用表调至交流电压最高档）
