照明设备检查故障的方法

一般情况下，室内配线、照明装置的线路并不很复杂,但是,由于线路分布面较大，影响电路、电器设备正常工作的因素很多，所以，应掌握一定的技术资料及分析故障的方法，并不断积累经验。
必须掌握的有关技术资料和现场情况
1、本单位单线系统图。
2、安装接线图、工作原理图、设备的使用说明书及有关技术资料。
3、电源进线、各闸箱、配电盘位置,闸箱内设备装饰情况，线路分支、走向及负荷情况

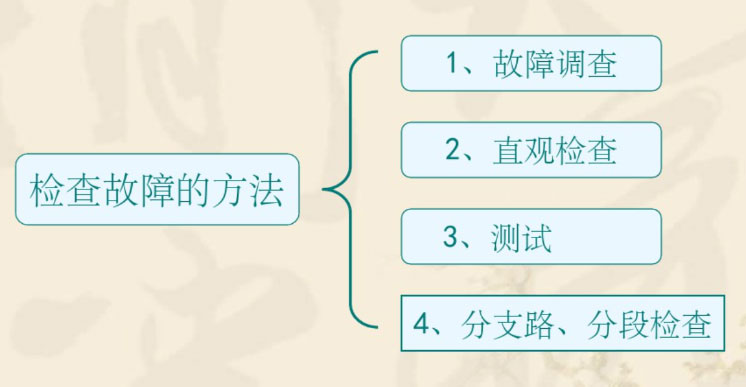

检查故障的方法

1、故障检查
在处理故障前应进行故障检查，向出事故时在现场者或操作者了解故障前后的情况，以便初步判断故障种类及故障发生的部位。
2、直观检查
经过故障调查,进一步通过感官进行直观检查,即:闻、听、看。
闻:有无因温度过高绝缘烧坏而发出的气味
听:有无放电等异常声响
看:先沿线路巡视,查看线路上有无明显问题,如:导线破皮、相碰、断线、灯丝断、灯口有进水、烧焦等,再进行重点部位检查。
(1）熔断器熔丝
a、熔丝一小段熔断
一般是由于过载造成的，因熔丝质地较软，安装过程中容易碰伤，同时，熔丝自身也可能粗细不匀,较细处电阻较大,在过负荷时会首先熔断。熔丝刚熔断时,用手触摸插保险盖,会觉出插保险温度比较高。
b、熔丝爆熔
即整条熔丝均被烧熔,这种情况一般是由于线路上有短路故障造成的。
c、熔丝压接螺钉松动造成短路。
(2)刀开关、熔断器过热
a、螺钉孔上封的火漆熔化，有流淌痕迹，这是由于该电器过热造成的。
b、紫铜部分表面生成黑色氧化铜并退火变软;压接螺钉焊死无法松动,也是由于过热造成的。
c、由于导线与刀开关、熔断器接线端压接不实，造成过热,使导线表面氧化、接触不良;铝导线若直接压接在铜导线上，由于“电化腐蚀”现象,铝导线也易被腐蚀，使得接触电阻过大，出现过热,导致短路。
(3）灯具、开关有无短路、断路。
3、测试
除了对线路、电气设备进行直观检查外，应充分利用试电笔、万用表、试灯等进行测试。
其中应注意:当有缺相故障时，只有试电笔检查有无电是不够的,当线路上相线间接有负荷时,试电笔会发光而误认为该相未断。如图:

4、分支路、分段检查
对待查电路,可按支路或用“对分法”分段进行检查，缩小故障范围,逐渐逼近故障点。
